Opis

• ALPHA1 GO to wysokowydajna pompa obiegowa wyposażona w silnik sterowany elektronicznie, przeznaczona do cyrkulacji cieczy w instalacjach grzewczych i klimatyzacyjnych.
• ALPHA1 GO jest wyposażona w inteligentne sterowanie i oferuje trzy tryby sterowania: ciśnienie stałe, ciśnienie proporcjonalne i charakterystyka stała.
• Każdy tryb posiada trzy regulowane ustawienia prędkości.
• Aplikacja Grundfos GO i panel sterowania ułatwiają wymianę starszych zintegrowanych i samodzielnych pomp obiegowych oraz przenoszenie charakterystyk.
• Wtyczka instalacyjna umożliwia szybkie i łatwe podłączenie elektryczne bez użycia narzędzi
• Funkcja automatycznego samoodpowietrzania i zabezpieczenie przed suchobiegiem zapewniają cichą pracę i niezawodność pompy.
• Produkt charakteryzuje się niezawodnym rozruchem, co zmniejsza ryzyko zablokowania spowodowanego przez nagromadzony brud, magnetyt i kamień.
• W przypadku ewentualnego przyblokowania wirnika pompy, silnik próbuje uruchomić się z najwyższym możliwym momentem obrotowym, zapewniając powrót pompy do odpowiedniego trybu pracy
• Ceramiczny wał i łożyska ulegają minimalnemu zużyciu, co skutkuje dłuższą żywotnością i mniejszym prawdopodobieństwem wystąpienia hałasu w instalacji wywołanego zwiększonym luzem w zużytych łożyskach.
• Wyszukiwanie błędów jest szybkie i łatwe dzięki wyświetlanym na panelu sterowania pompy odpowiednich kodów.

Techniczne:

• Przepływ znamionowy 2.43 m³/h
• Wysokość podnoszenia 3.76 m
• Maks. wysokość podnoszenia 80 dm
• Orientacja głowicy pompy 9H
• Klasa TF 110
• Zatwierdzenia CE,VDE
• Model A

Materiały:

• Korpus pompy Żeliwo szare
• Obudowa pompy EN 1561 EN-GJL-150
• Korpus pompy ASTM A48-150B
• Wirnik Composite
• Wirnik nominalny PES+30% GF

Instalacja:

• Zakres temperatury otoczenia 0 .. 55 °C
• Maksymalne ciśnienie pracy 10 bar
• Standard połączeń rurowych ISO 228-1
• Rodzaj przyłącza G
• Rozmiar połączenia 1 1/2 inch
• Ciśnienie znamionowe do podłączenia PN 10

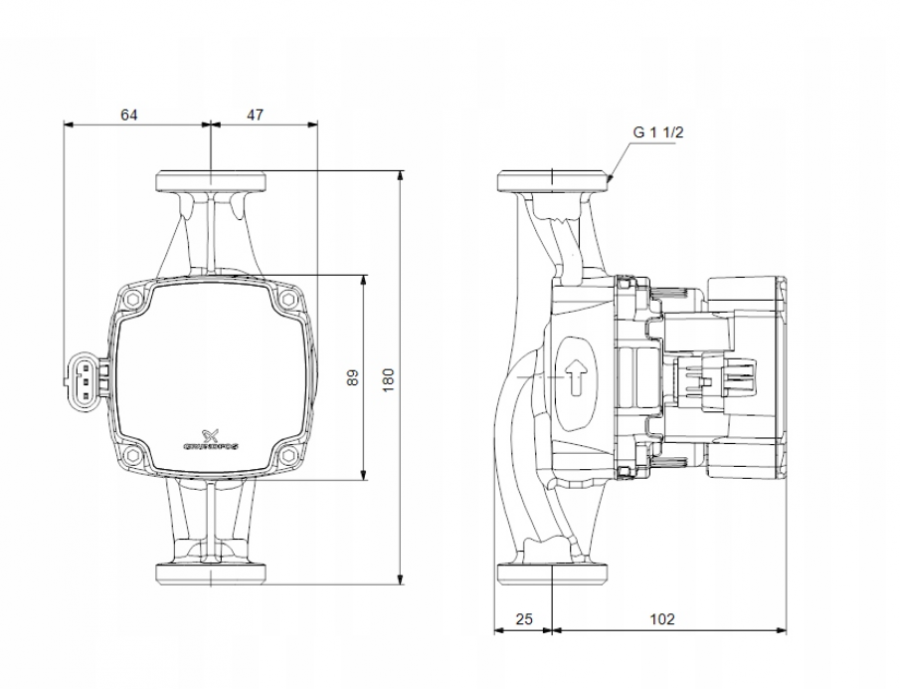

• Długość montażowa 180 mm

Ciecz:

• Czynnik tloczony Woda
• Zakres temperatury cieczy -10 .. 110 °C
• Temperatura cieczy podczas pracy 20 °C
• Gęstość 998.2 kg/m³

Dane elektryczne

• P1 min. 4 W
• P1 max. 60 W
• Częstotliwość podstawowa 50 / 60 Hz
• Napięcie znamionowe 1 x 220-240 V
• Minimalny pobór prądu 0.06 A
• Maksymalny pobór prądu 0.6 A
• Rodzaj ochrony (IEC 34-5) IP44
• Klasa izolacji (IEC 85) F
• Zabezpieczenie termiczne Electronic

Układy sterowania:

• Konwerter częstotliwości Wbudowana

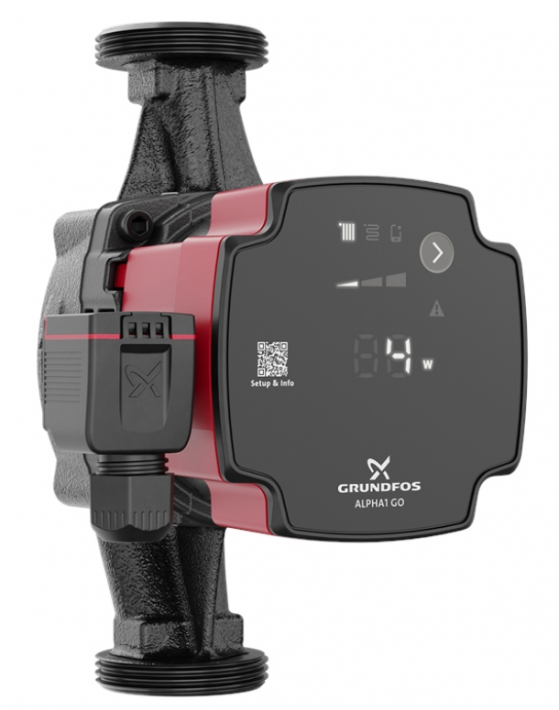

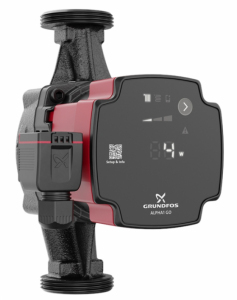

Grundfos ALPHA1 GO 25-80 180 (93074179) to elektronicznie regulowana pompa obiegowa do wymuszania cyrkulacji wody w instalacjach grzewczych oraz wybranych układach chłodzenia. Konstrukcja ma typowy dla armatury kotłowni techniczny wygląd: masywny korpus z żeliwa szarego o grafitowej, lekko chropowatej fakturze oraz kompaktową głowicę z panelem sterowania, w której umieszczono elektronikę i elementy diagnostyczne.

W praktyce jest to urządzenie projektowane do modernizacji i wymian, w których liczą się zgodność montażowa 180 mm, szybkie podłączenie elektryczne i możliwość dopasowania charakterystyki pracy do oporów instalacji bez żmudnego „ustawiania na słuch”.

Do czego służy ALPHA1 GO 25-80 i kiedy ma sens w instalacji c.o.?

ALPHA1 GO 25-80 jest przeznaczona do utrzymania przepływu wody instalacyjnej w obiegach, w których źródłem ciepła bywa kocioł gazowy dwufunkcyjny, a odbiornikami są grzejniki, pętle ogrzewania podłogowego albo instalacja mieszana. Oznaczenie „25-80” wskazuje DN25 (przyłącza) oraz maksymalną wysokość podnoszenia 8 m, co bywa potrzebne przy rozbudowanych rozprowadzeniach, większej liczbie pionów lub wysokich oporach armatury.

W instalacjach z rozdzielaczem ogrzewania podłogowego, zaworami mieszającymi oraz gęstą siecią zaworów grzejnikowych często pojawia się problem: stały bieg pompy powoduje szumy w grzejnikach i zaworach, a zbyt niskie ustawienie skutkuje niedogrzaniem końcowych odcinków. Zmiennoobrotowa pompa obiegowa c.o. z trybami regulacji (ciśnienie stałe, proporcjonalne i charakterystyka stała) pozwala dobrać pracę do rzeczywistego zapotrzebowania układu, zamiast zawsze „przepychać” wodę z tą samą siłą.

Jak dobrać tryb pracy i co daje ciśnienie stałe lub proporcjonalne?

Sterowanie w ALPHA1 GO opiera się na trzech trybach pracy, a w każdym z nich dostępne są trzy nastawy. Tryb ciśnienia proporcjonalnego jest zwykle stosowany w instalacjach grzejnikowych z głowicami termostatycznymi, gdzie przepływy zmieniają się dynamicznie wraz z domykaniem zaworów. Pompa redukuje wtedy wytwarzane ciśnienie przy spadku przepływu, co ogranicza hałas w instalacji i ryzyko „gwizdania” na armaturze.

Tryb ciśnienia stałego przydaje się tam, gdzie wymagane jest stabilne podawanie czynnika przez obiegi o stałych oporach, np. wybrane układy z ogrzewaniem podłogowym lub fragmenty instalacji o przewidywalnym przepływie. Z kolei charakterystyka stała bywa praktyczna jako odpowiednik klasycznej pompy trójbiegowej, gdy potrzebne jest przewidywalne zachowanie przy serwisie, rozruchu albo w układach, w których automatyka źródła ciepła i sterownik kotła mają już własne algorytmy, a od pompy oczekuje się stabilnego „tła” hydraulicznego.

W praktyce przekłada się to na:

• Ułatwioną wymianę starszych pomp dzięki zgodności montażowej 180 mm i wsparciu aplikacji Grundfos GO przy przenoszeniu nastaw oraz doborze charakterystyki
• Szybkie podłączenie zasilania przez wtyczkę instalacyjną bez użycia narzędzi, co skraca prace w kotłowni i ogranicza ryzyko błędów
• Mniejsze ryzyko problemów po przestojach dzięki sprawnemu rozruchowi, automatycznemu odpowietrzaniu i zabezpieczeniu przed suchobiegiem
• Stabilniejszą pracę hydrauliczną w instalacjach z zaworami termostatycznymi i rozdzielaczami, co przekłada się na mniej odgłosów przepływu i łatwiejszą regulację
• Większą odporność na zużycie dzięki ceramicznemu wałowi i łożyskom, co ogranicza prawdopodobieństwo narastania hałasu typowego dla zużytych łożysk

Co widać po konstrukcji i dlaczego ma znaczenie w eksploatacji?

Korpus z żeliwa szarego (EN-GJL-150) ma charakterystyczny, „surowy” wygląd odlewu: ciemnoszary, matowy, z delikatną porowatością powierzchni. Taka bryła dobrze znosi typowe warunki w kotłowni i obciążenia mechaniczne przenoszone przez instalację, a jednocześnie nie jest elementem dekoracyjnym – ma pracować stabilnie w tle. Wirnik z kompozytu (PES z dodatkiem włókna szklanego) jest lekki i odporny na typowe warunki panujące w wodzie instalacyjnej.

W praktyce największe znaczenie ma układ „mokrego wirnika” z ceramicznym wałem i łożyskami oraz elektronika z wbudowanym konwerterem częstotliwości. To połączenie zapewnia płynniejszą regulację i ogranicza pobór energii względem klasycznych pomp stałoobrotowych. Dodatkowo przewidziano ochronę przed zablokowaniem przez osady, magnetyt i kamień – w starszych lub zanieczyszczonych instalacjach jest to istotne, bo drobiny potrafią unieruchomić wirnik w najmniej oczekiwanym momencie.

W układach, w których pracują filtry do wody lub separatory zanieczyszczeń (np. magnetyczne), pompa pracuje w lepszych warunkach, ale nie jest to warunek bezwzględny. Zabezpieczenia rozruchowe i próba uruchomienia z możliwie wysokim momentem pomagają utrzymać ciągłość pracy także wtedy, gdy instalacja nie jest idealnie czysta.

Gdzie ALPHA1 GO 25-80 pasuje w praktyce i z czym zwykle pracuje?

Model 25-80 jest wybierany do instalacji, w których standardowe 25-40 lub 25-60 okazują się zbyt słabe wobec oporów obiegu. Dotyczy to m.in. budynków wielokondygnacyjnych, rozbudowanych układów z wieloma grzejnikami, długimi pętlami lub podziałem na strefy. Długość montażowa 180 mm odpowiada najczęściej spotykanemu wymiarowi w instalacjach domowych, co upraszcza wymianę bez przeróbek rurociągów.

Warto rozróżnić przeznaczenie: jest to pompa do centralnego ogrzewania i cyrkulacji wody w obiegach instalacyjnych, a nie pompa do wody brudnej. W innych częściach instalacji spotyka się także pompy do wody (np. do zasilania, podlewania czy podnoszenia ciśnienia), jednak ALPHA1 GO jest projektowana do stabilnej pracy w zamkniętych układach grzewczych, z wodą o parametrach typowych dla c.o./c.w.u.

W układach przygotowania ciepłej wody użytkowej, w których pracuje przepływowy podgrzewacz wody, dobór pomp i hydrauliki bywa odmienny (w zależności od schematu i wymagań urządzenia). Dlatego ALPHA1 GO należy traktować jako element obiegu instalacyjnego, a nie jako urządzenie „uniwersalne” do każdego zadania związanego z wodą. Podobnie elementy poboczne, takie jak czujnik temperatury wody czy wężyki do baterii, funkcjonują w innych częściach instalacji i nie zastępują roli pompy obiegowej w wymuszaniu cyrkulacji.

Jak wygląda montaż i diagnostyka w codziennej obsłudze?

Montaż wymaga zachowania kierunku przepływu zaznaczonego na korpusie oraz typowego warunku dla pomp mokrobieżnych: wał powinien pracować w położeniu poziomym. Przyłącza gwintowane G 1 1/2" (DN25) i rozstaw montażowy 180 mm upraszczają dopasowanie do istniejącej armatury. Wtyczka instalacyjna umożliwia szybkie podłączenie elektryczne bez użycia narzędzi, co skraca czas prac serwisowych w ciasnych przestrzeniach kotłowni.

Panel sterowania pokazuje kody błędów, co ułatwia rozpoznanie problemów bez zgadywania przyczyn. W praktyce diagnostyka jest szczególnie przydatna po odpowietrzaniu instalacji, po zalaniu układu świeżą wodą lub po sezonowych przerwach, gdy rośnie ryzyko przyblokowania wirnika przez osad. Dzięki funkcjom ochronnym (m.in. zabezpieczeniu przed suchobiegiem, automatycznemu samoodpowietrzaniu i próbie rozruchu przy przyblokowaniu) ogranicza się liczbę sytuacji, w których pompa wymaga natychmiastowej interwencji.
